MUSEO TECNOLOGICO DELLA COMUNICAZIONE - (COLLEZIONE CREMONA) - TERZA PARTE



VI SEZIONE - AULA DIDATTICA



Generatore di alta tensione di Wimshurst

Ondametro Marconi

Frequenziatore

Campioni di cavi telefonici

Strumenti campione

Oscilloscopi e Provavalvole

Strumenti di misura


Dispositivi vari per esperimenti

Altri dispositivi per esperimenti

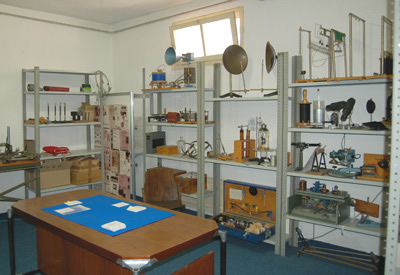

35 dispositivi diversi per esperimenti


Strumenti topografici

Analizzatore stereoscopico

Apparato per Aerofotogrammetria





VII SEZIONE



TELEGRAFI, TELEMETRI E BINOCOLI



Telegrafo da tavolo


Cassettina telegrafica

Telegrafo da campo

Quadro di commutazione telegrafica

Telegrafo uffici P.T.

Telegrafo Fuller-Pone

Telegrafo Duplex

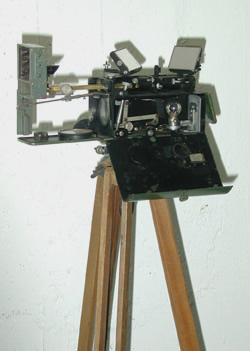

Telegrafo ottico Faini da 45 mm.

Telegrafo ottico Faini da 80 mm.

Telegrafo ottico Faini da 100 mm.


Binocoli e telemetri

Polioscillofono RA-8

Telegrafi ottici

Segnalatori ottici

Teca dei telegrafi





VIII SEZIONE - TELEFONI



TELEFONI BELL E SIEMENS



Telefono Bell 1876



Telefono pronto per la conversazione

Telefono Bell aperto

Siemens aperto

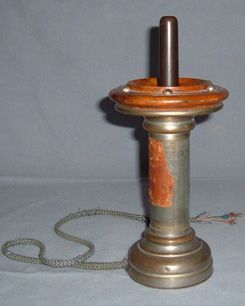

TELEFONO ELETTROMAGNETICO

“WERNER VON SIEMENS” - (rarissimo esemplare) 1878 Germania

Il "telefono elettromagnetico" di Werner von Siemens è un apparato che consente un particolare metodo di comunicazione verbale.
Differisce sostanzialmente dal principio originario di funzionamento perché è perfettamente reversibile, cioè o si parla o si ascolta dallo stesso padiglione per cui, il microfono serve anche da ricevitore e soprattutto non necessita di alimentazione elettrica.
Il telefono Siemens costituì uno dei primi perfezionamenti del telefono di Alexander Graham Bell per la forma della calamita permanente piegata ad U, in modo da avvicinarne le espansioni polari N – S e aumentarne quindi l'effetto elettromagnetico. Nel telefono Bell la calamita era costituita da una sbarretta lineare con i poli N e S alle estremità.

Alle due polarità della calamita sono avvolte due bobine di filo di rame molto sottile, di fronte alle quali è posta una membrana metallica, a contatto labile, per l’effetto elettroacustico.
In situazione stabile, il flusso magnetico che si chiude attraverso la membrana è costante, per cui non si crea alcun effetto elettrico.
Quando davanti alla membrana, si produce un rumore o il suono della voce, si altera il suo equilibrio statico provocandone una vibrazione che, provocando la variazione del flusso del campo magnetico, genera ai capi dei due avvolgimenti una corrente elettrica indotta che va ad agire nel circuito del telefono corrispondente.
La chiamata viene effettuata per mezzo di un fischietto a tremolo il cui martelletto a punta, urtando con violenza sulla membrana metallica, ne altera la stabilità e la corrente elettrica che ne deriva  va a provocare nell’apparato corrispondente,  un forte ronzio di chiamata. Dopo di che, si toglie il fischietto e si effettua la conversazione telefonica che avviene in semplice, cioè alternativamente per mezzo dello stesso padiglione. Il telefono magnetico non necessita di  alimentazione elettrica.



Telefono Bell, componenti


Componenti



TELEFONI CLASSICI



Telefoni d'epoca B.L.

Telefoni classici B.C.A.





TELEFONI UTILIZZATI IN GUERRA



Telefoni da campo I Guerra Mondiale B.L.

Telefoni da campo I

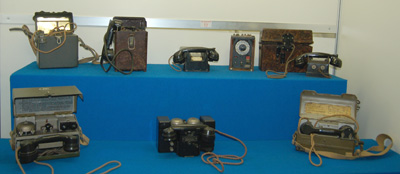

Telefoni da campo 2 -

Telefoni da campo 3





SINGOLI



Singoli - Telefoni storici da muro U.S.A.

Singoli - Telefoni storici da muro - Italia

Telefoni da muro B.L.

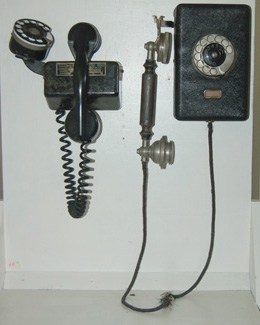

Telefoni da muro B.C.A.

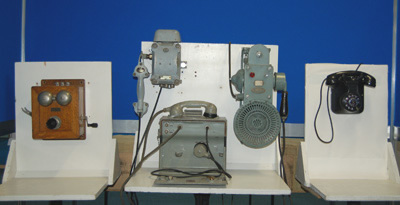

Singoli - Telefoni navali e da corridoio



TELEFONI DA TAVOLO E DA ARREDAMENTO

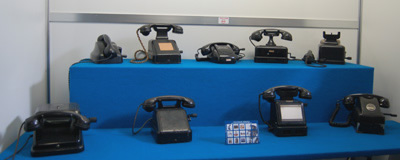

Telefoni da tavolo - I - B.L.

Teca 11 - Telefoni da tavolo - 2 - C.C. e B.C.A.

Telefoni da arredamento 1

Cordless e arredamento



VARI


Telefono a pulsanti

Telefono a tasti

Telefoni intercomunicanti

Citofoni e videocitofoni

Cellulari e teledrin




TELEFONI PER USO PUBBLICO



Cabina telefonica per posto pubblico





IX SEZIONE - CENTRALINI




I Teca - Centralini da muro


Centralini da muro

Centralini da muro

Ancora centralini da muro

Centralini da tavolo

Singolo centralino

Singolo centralino

Singolo centralino a console

Centralino a consolle



Singolo centralino a terra

Singolo centralino a terra

Centralino a terra


Centralino




Centralina con tavolo per non vedenti






X SEZIONE - TELESCRIVENTI E TELEFAX



Telescrivente Creed


Trasmettitore di zona Siemens-Halsk

Telescrivente Siemens

Perforatore zona Palermo

Telescrivente Olivetti Tc-16

Telescrivente Olivetti

Telescrivente Gretner

Terminale da ufficio Siemens

Salone Lato 1 - Telescriventi

Salone lato 2 - Telescriventi

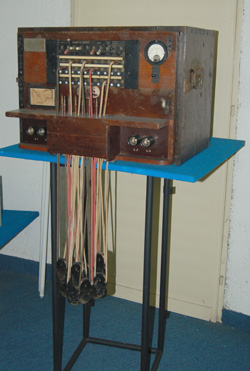

Centralino per telescriventi





Telescrivente Kleinschmidt

Telefax simile - Fax e segreteria


Telefax Ricoh 115

Apparato per interconnessione Olivetti Tg 7

Complesso per tele-Faxsimile

Apparato-trasmittente per tele-faxsimile

Usa 1931 - Telescrivente TG-7b

Fac simile RCA-New York-Filadelfia




Segue...
